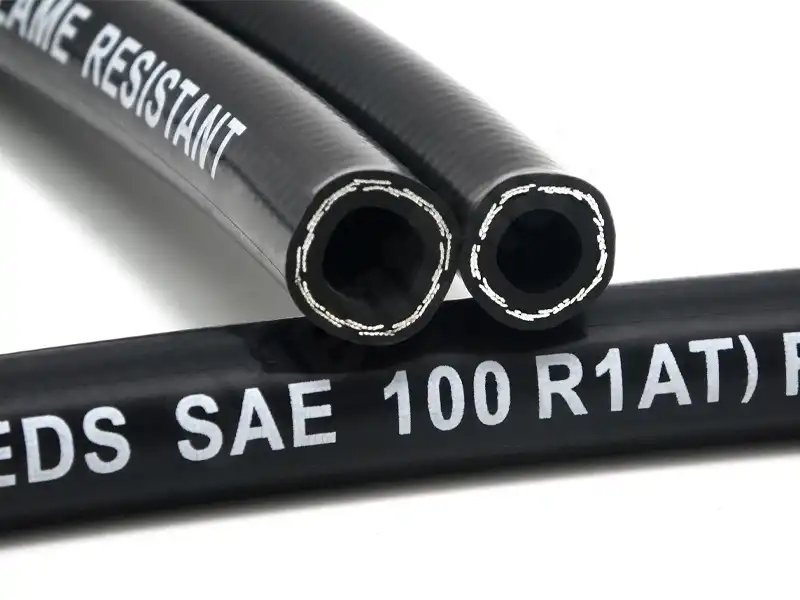

Tuyau hydraulique SAE 100 R1 – Tressé acier simple

Le tuyau SAE 100 R1 AT est un tuyau hydraulique à tresse simple en acier. Il convient parfaitement aux circuits hydrauliques et aux systèmes industriels courants. Grâce à son renfort en acier à haute résistance, il supporte des pressions de service plus élevées que la plupart des tuyaux en caoutchouc classiques.

Tube interne : en NBR résistant aux huiles, pour une excellente compatibilité avec les fluides hydrauliques.

Renfort : une tresse en acier haute résistance, qui assure la tenue en pression.

Gaine externe : en élastomère synthétique noir, résistant à l’abrasion, aux intempéries, à l’ozone, au vieillissement, aux UV et aux coupures. Cela garantit une longue durée de vie.

Température : –40 °C à +100 °C (–104 °F à +212 °F)

Finition de surface : lisse ou enveloppée (au choix)

Conformité : dépasse les exigences SAE 100 R1 Type AT et EN 853 1SN

Email WhatsApp

Domaines d’application

Le tuyau SAE 100 R1 est largement utilisé dans les secteurs suivants :

Soutènement minier hydraulique
Machines d’extraction pétrolière
Engins de chantier, de mines et de travaux publics

Spécification du flexible SAE 100 R1


Metric Size	Inch Size	SAE Dash Size	I.D		Reinforcement W.D		O.D	W.P		B.P	B.R	KG
			mm		mm		mm
mm	inch	dash	min	max	min	max	max	mpa	psi	mpa	mm	kg/m
5.0	3/16"	03	4.6	5.4	8.9	10.1	12.5	21.0	3150	84.0	90	0.20
6.3	1/4"	04	6.2	7.0	10.6	11.7	14.1	19.2	2880	77.0	100	0.25
8.0	5/16"	05	7.7	8.5	12.1	13.3	15.7	17.5	2625	70.0	115	0.31
10.0	3/8"	06	9.3	10.1	14.5	15.7	18.1	15.7	2355	63.0	125	0.36
12.5	1/2"	08	12.3	13.5	17.5	19.0	21.5	14.0	2100	56.0	180	0.45
16.0	5/8"	10	15.5	16.7	20.6	22.2	24.7	10.5	1575	42.0	205	0.52
19.0	3/4"	12	18.6	19.8	24.6	26.2	28.6	8.7	1305	35.0	240	0.65
25.0	1"	16	25.0	26.4	32.5	34.1	36.6	7.0	1050	28.0	300	0.91
31.5	1-1/4"	20	31.4	33.0	39.3	41.7	44.8	4.3	645	17.5	420	1.30
38.0	1-1/2"	24	37.7	39.3	45.6	48.0	52.0	3.5	525	14.0	500	1.70
51.0	2"	30	50.4	52.0	58.7	61.7	65.9	2.6	390	10.5	630	2.00

Spécification du flexible EN853 1SN


Metric Size	Inch Size	SAE Dash Size	I.D		Reinforcement W.D		O.D	W.P		B.P	B.R	KG
			mm		mm		mm
mm	inch	dash	min	max	min	max	max	mpa	psi	mpa	mm	kg/m
5.0	3/16"	03	4.6	5.4	9.0	10.0	12.5	25.0	3750	100	90	0.20
6.3	1/4"	04	6.2	7.0	10.6	11.6	14.1	22.5	3375	90	100	0.25
8.0	5/16"	05	7.7	8.5	12.1	13.3	15.7	21.5	3225	85	115	0.31
10.0	3/8"	06	9.3	10.1	14.5	15.7	18.1	18.0	2700	72	130	0.36
12.5	1/2"	08	12.3	13.5	17.5	19.1	21.4	16.0	2400	64	180	0.45
16.0	5/8"	10	15.5	16.7	20.6	22.2	24.5	13.0	1950	52	200	0.52
19.0	3/4"	12	18.6	19.8	24.6	26.2	28.5	10.5	1575	42	240	0.65
25.0	1"	16	25.0	26.4	32.5	34.1	36.6	8.8	1320	35	300	0.91
31.5	1-1/4"	20	31.4	33.0	39.3	41.7	44.8	6.3	945	25	420	1.30
38.0	1-1/2"	24	37.7	39.3	45.6	48.0	52.1	5.0	750	20	500	1.70
51.0	2"	30	50.4	52.0	58.7	61.7	65.5	4.0	600	16	630	2.00
